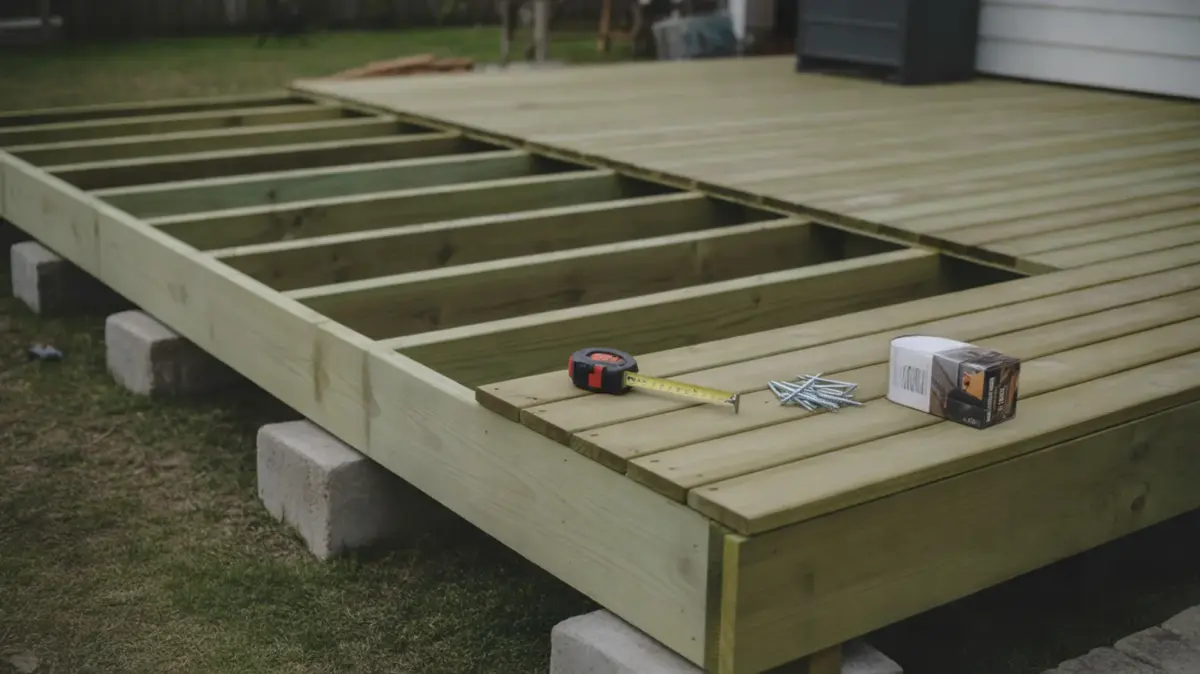

Pour une terrasse de maison, le NF DTU 51.4 fixe l’entraxe maximal des lambourdes entre 34 et 75 cm, selon l’épaisseur, la largeur et la classe de résistance des lames. Pour la lame la plus vendue, du pin traité de 27 × 145 mm, cela donne 53 cm en classe C18 et 67 cm en C24. Sans étiquette qui indique la classe, on prend la colonne C18 : pour des lames de 140 à 145 mm de large, 53 cm d’axe en axe en 27 mm, 42 cm en 21 mm.
Quel entraxe pour quelle lame ?
Les valeurs viennent des tableaux précalculés du NF DTU 51.4 pour l’usage résidentiel : 3,5 kN/m² de charge répartie, 2 kN de charge ponctuelle, une flèche limitée à 5 mm, et une lame qui repose sur au moins trois lambourdes. L’entraxe se mesure d’axe en axe, pas entre les faces des lambourdes.
| Lame (épaisseur × largeur) | C18 / D18 | C24 / D24 | D30 | D40 | D50 |
|---|---|---|---|---|---|
| 21 à 23 × 90 | non admis | 360 | 450 | 550 | 570 |
| 21 à 23 × 120 | 360 | 480 | 570 | 610 | 620 |
| 21 à 23 × 140 | 420 | 560 | 600 | 640 | 660 |
| 24 à 27 × 90 | 340 | 460 | 570 | 630 | 650 |
| 24 à 27 × 120 | 460 | 610 | 660 | 690 | 710 |
| 24 à 27 × 140 | 530 | 670 | 690 | 730 | 750 |
Une lame de 145 mm se lit sur la ligne 140. Une lame de 28 mm, plus raide qu’une 27, reste du côté sûr avec les valeurs de la ligne 24 à 27 mm. Au-delà de 45 mm d’épaisseur, l’ouvrage sort du domaine du DTU.
Où lire la classe de résistance de ses lames ?
Sur l’étiquette du colis ou la fiche du fournisseur : la norme NF B 54-040 prévoit d’afficher la performance mécanique (C18, C24 pour les résineux comme le pin ou le douglas, D30 à D50 pour les feuillus), avec l’essence, l’humidité et la classe d’emploi. Un pin autoclave « classe 4 » renseigne sur la durabilité, pas sur la résistance : ce n’est pas la même information. Faute de mention, on retient C18, la plus faible.
Erreur fréquente. Reprendre l’entraxe d’un voisin qui a posé du bois exotique. Une lame en D40 de 21 × 140 mm tient 64 cm ; la même section en pin C18 n’en tient que 42. Poser du pin à 60 cm donne un plancher qui fléchit sous le pas et des vis qui travaillent.
Les lambourdes elles-mêmes : section et appuis
- Largeur minimale : 45 mm, ou 40 mm en feuillu D40 et plus. Sous une jonction de lames en bout, la lambourde doit faire 60 mm de large avec des vis de Ø 5, 68 mm avec des vis de Ø 6, ou être doublée.
- Hauteur : pour une lame résineuse, la vis doit pénétrer d’au moins 1,5 fois l’épaisseur de la lame dans la lambourde et laisser 8 mm de bois sous sa pointe ; pour une lame de feuillu sur lambourde résineuse, la pénétration monte à 2,2 fois l’épaisseur. Pour une lame résineuse de 27 mm, cela fait une lambourde d’au moins 49 mm de haut.
- Appuis : une lambourde de 45 × 60 ou 40 × 70 mm posée sur chant se pose sur plots, cales ou dalle tous les 70 cm au plus, en classe C18 comme en C24. Plus espacée, elle devient une solive et relève d’un calcul de structure.
- Durabilité : des lambourdes aptes à la classe d’emploi 4, puisqu’elles restent humides au ras du sol.
L’écart entre les lames et les vis
Le jeu entre deux lames dépend de leur humidité à la pose : cale de 6 ou 7 mm pour un bois sec (12 à 17 %), 4 ou 5 mm entre 18 et 22 %, 2 ou 3 mm pour un pin autoclave encore humide, qui se rétractera en séchant. Les vis sont en inox, en Ø 5 mm pour les lames de 21 à 27 mm (Ø 6 mm en bois de 600 kg/m³ et plus dès 24 mm, et pour toutes les lames de 28 mm et plus), et les lames sont toujours pré-percées.
Le dessous d’une terrasse doit respirer : l’association ARBUST recommande des entrées d’air totalisant 1/50 de la surface du platelage. Le même souci de drainage vaut pour le chemin qui mène à la terrasse, traité dans l’allée de jardin en gravier.
Peut-on poser des lames de 21 mm à 50 cm d’entraxe ?
En pin C18 ou C24, non : le DTU s’arrête à 42 et 56 cm pour la largeur 140. Il faut du bois classé D30 ou plus.
Et si la lame ne repose que sur deux lambourdes ?
Les tableaux supposent trois appuis au moins. Une lame courte posée sur deux lambourdes seulement fléchit davantage : on resserre l’entraxe ou on l’évite au calepinage.
Les lames composites suivent-elles ces valeurs ?
Non. Le NF DTU 51.4 ne vise que le bois massif. Pour le composite, l’entraxe est celui de la notice du fabricant.
